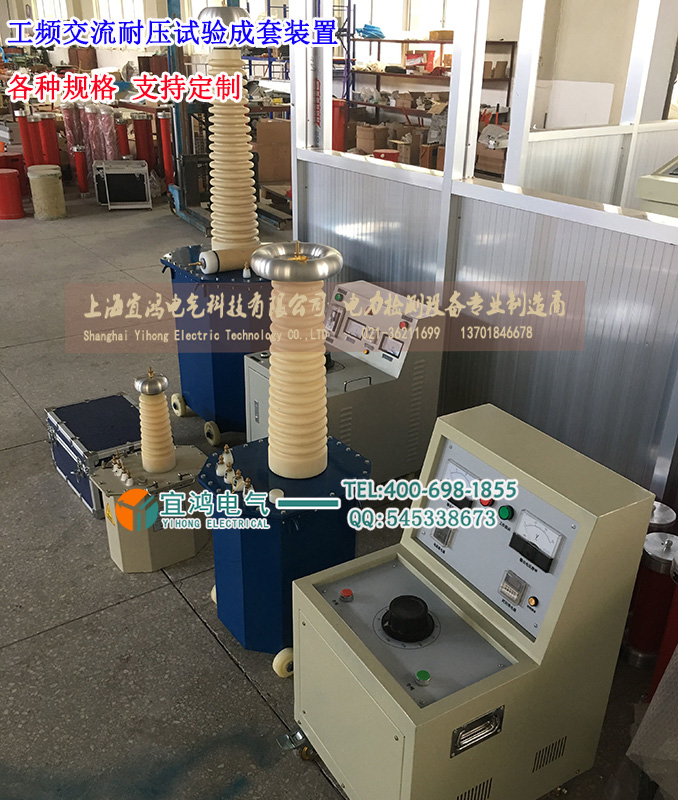

YHGPY型工频耐压试验装置（试验变压器/控制箱）是上海宜鸿电气根据国家行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单，主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力，是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

产品别称：
试验变压器、工频耐压试验装置、交流耐压试验装置、工频耐压测试仪、工频耐压仪、工频耐压机

●电压、电流、时间、状态信息及提示信息等数据读数清晰、直观；

●全中文界面，操作简单明了，可适应多种应用场合；

●轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

●全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

●按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制箱可与多台变压器相互配套；

●状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

●试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

●试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪洛或击穿时的电压；

●试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

●暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

●自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；

●手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

●手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

●升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

●采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

1、试验变压器使用环境要求：

1.1 输入电压：交流220V或380V，50Hz；

1.2 环境温度：-40℃～40℃；

1.3 相对湿度：≤85%（环境温度为25℃时）；

1.4 不含有化学性气体及蒸汽的环境中

1.5 无爆炸性危险的气体中；

1.6 不受雨水浸入的场合

注：1、我厂YHGPY系列试验变压器单台可做到交流300kV,容量300kVA

  2、如果用户需要，我厂生产的YHGPY系列试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；

  3、表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值

  4、我厂还可根据用户的要求，定制各种特殊规格的试验变压器。

规格参数：
