目前我国工农业生产对湿度测量与控制的需求越来越大,露点仪作为一种测量湿度的仪器,具有测量范围宽、准确度高、操作方便等优点,因此国内外普遍用它作为湿度测量的标准仪器。可用于工农业生产的湿度在线检测,在计量、气象、航天、石油、化工、兵工等诸多领域有着广泛的应用。

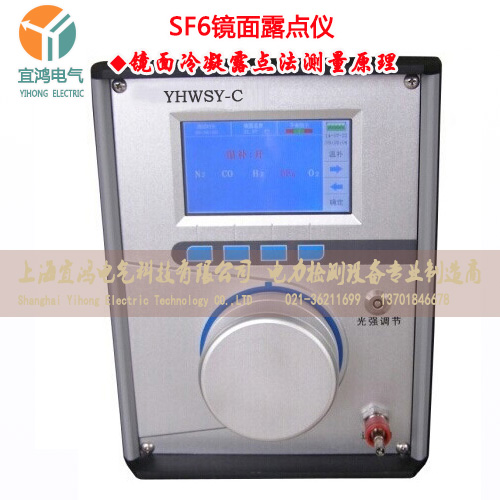

  YHWSY-C镜面露点仪使用镜面冷凝露点法测量露点。以检测气体露点值作为湿度计量标准或者判断气体水分含量是否对生产过程有影响，确保生产安全。采用高精度的测量电路和控制算法，提高了软件的自诊断功能，改变传统露点仪又大又笨重的缺点，产品体积小重量轻。不在需要加湿装置。提高测试时长，耗气量减小。使产品的稳定性和使用寿命及测量精度大大提高。其组成部分主要由光路部分、制冷控制部分、气路部分和电子显示部分组成。分布合理，体积轻巧，牢固耐用。
（1）光路部分：主要由发光管、接收管等器件组成光路检测系统，实时检测镜面结露状态。
（2）制冷控制部分：由镜面、冷堆、基座、热管散热器和风扇组成，镜面嵌在冷堆的冷面，冷堆嵌在基座内，通过散热器散热并由风扇冷却。制冷能力强，效率高。
（3）气路部分：气路部分包括取气接头、取样管、不锈钢针型调节阀、快速插头、测量室、流量计、排气管等，采样管采用内径3mm，壁厚1mm的聚四氟乙烯管，保证了测量准确度。
（4）电子显示部分：采用TFT4.2彩色液晶显示触摸屏，实时显示当前测量的露点温度、平衡过程曲线图、流量、时间等信息。具有报警、自检测、历史存储及查询，电量及流量检测，校准等功能。

· 镜面冷凝露点法测量原理
· 高精度传感器稳定可靠
· 测量范围宽，带有自诊断功能
· 体积小重量轻
· 历史数据储存功能
· 操作简单，终身维护

图1-1 测量原理

YHWSY-C镜面露点仪在恒定压力下，使气体以一定流速经过密闭气室，被测量气体通过露点测量室时掠过冷镜面，当镜面温度高于该气体的露点温度时，镜面呈干燥状态，此时，发光二极管发出的光照在镜面上，几乎完全反射，由光电传感器感应到并输出光电信号，经控制回路比较、放大，驱动热电泵(由四级 Peltier 元件组成)，对镜面制冷，当镜面温度降至样气的露点温度时，镜面上开始结露，光照在镜面上后出现漫反射，光电传感器感应到的反射光信号随之减弱，此变化经控制回路比较、放大后调节热电泵激励，使其制冷功率减小，这样通过自动控制使冷镜面上的露与气体中的水蒸气呈相平衡状态，镜面温度由一紧贴在冷镜面下方的铂电阻（PT100)温度传感器感应，准确测量出镜面的温度(即露层的温度)，从而获得气体的露点温度。作为湿度计量标准或者判断气体水分含量是否对生产过程有影响，确保生产安全。

前面板：

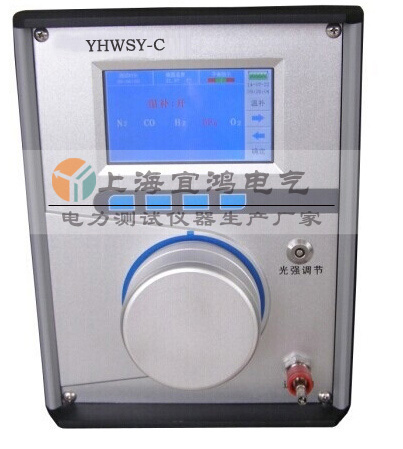

YHWSY-C的前面板如图所示：

主要包括以下几部分：

1、测试头：逆时针旋转测试头上的压紧盖可以打开测试头，内部测试头可以取下，测试探头内部装有发光管和接收管，冷镜位于测量室中央位置，拆装清洗方便。

2、进气口：仪表的进气口为快速接头固定部分，与快速接头活动部分配合，方便插拔，通过气路连接管与设备连接。

3、彩色液晶触摸显示屏：采用TFT4.2彩色液晶显示触摸屏，功能键与显示均在其上面，实时显示当前测量的露点温度、平衡过程曲线图、流量、时间等信息。操作方便简单。

4、光强调节旋钮：顺时针转动旋钮可以使光电信号增强，调节光强强弱，使传感器工作在较佳状态下，便于观察，减小误差。
