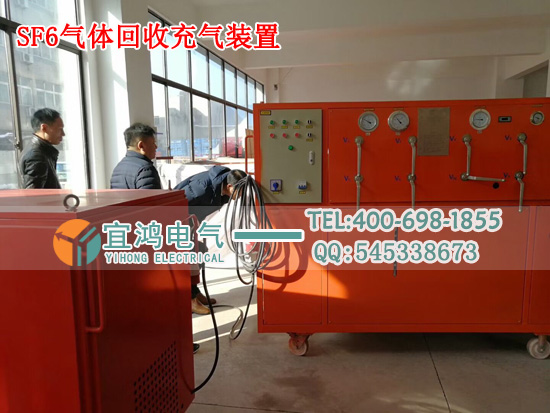

1.1、用途描述
SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。

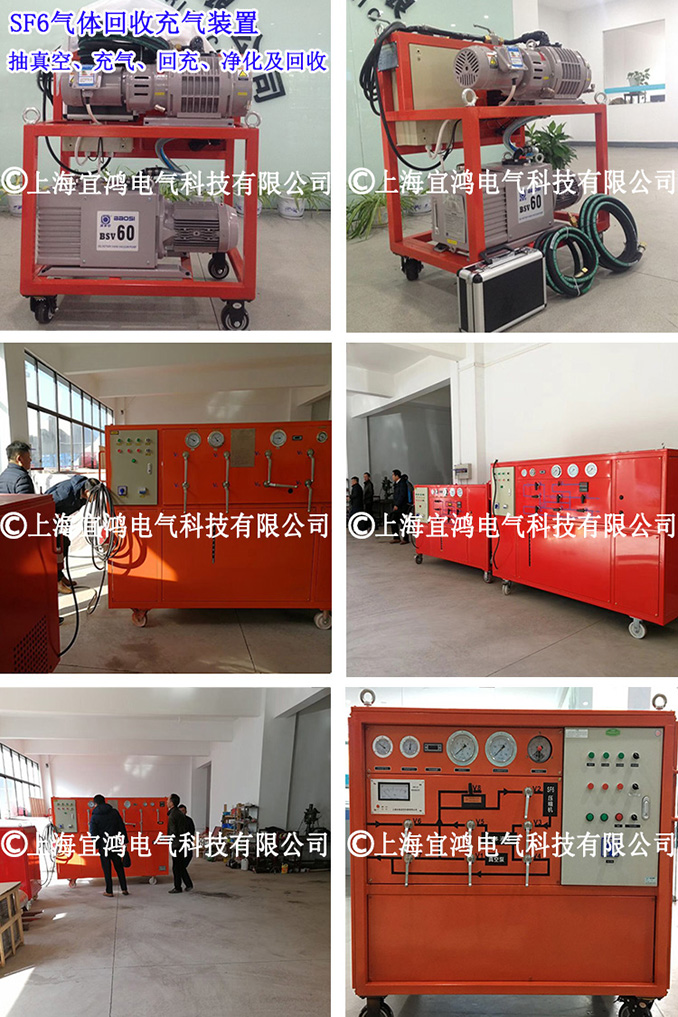

本装置适用于SF6电气设备中六氟化硫气体进行抽真空、充气、回充、净化及回收。
1.1.2设计方案
    本装置由SF6气体回收装置组成。涉及的产品的主要优点为能直接将回收的SF6气体以液态的形式贮存入容器，并能将GIS内的残压回收至53Kpa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至SF6电气设备。

1、内置过滤吸附系统，可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
2、一体化的设计和较小的体积便于移动和使用。
3、高效的过滤免维护系统，极大保证了回收SF6气体的质量。
4、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。
5、所有电气系统均采用优质品牌。
6、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。
7、整机为风冷无需外接水源。
8、内置温度保护系统即使在-20摄氏度下也能正常工作。
9、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。
10、所有球阀为密封元件具有自动补偿性能。
11、具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。

YH  LH  - 7Y - 15 - 50
备注说明：
YH:单位名称缩写“宜鸿”
LH: "L"为六氟化硫汉语拼音首字母,"H"为回收装置汉语拼音首字母
7：压缩机排气量为7m3/h（压缩机品牌及型号可选）
Y："Y"表示存储形式为液态（"Q"表示存储形式为气态）
15：真空泵抽速15 m3/h（真空泵品牌及型号可选）
50：表示可储存50KG的SF6气体（储气罐容量可选）

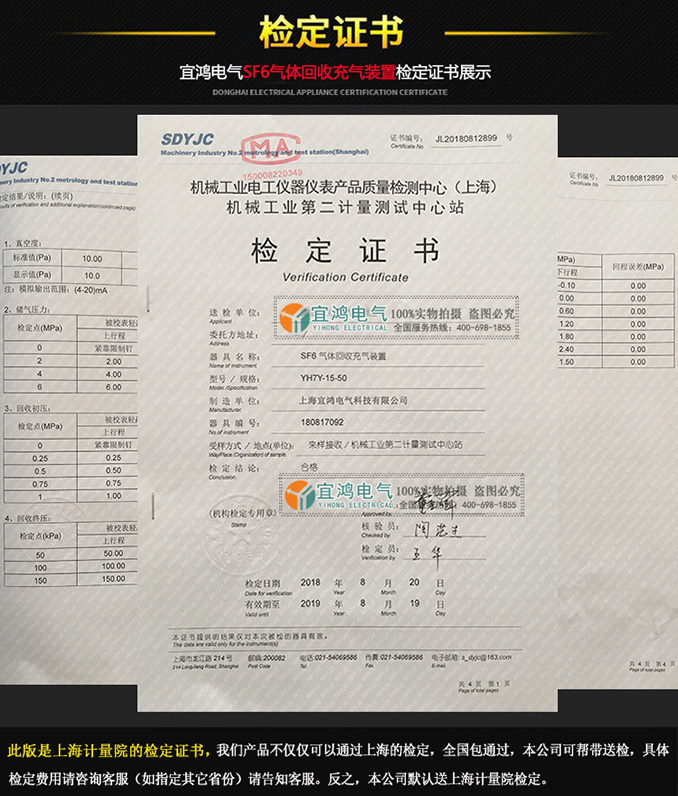

技术描述

主要部件性能参数

2.3.1、回收
回收初压力≤0.8MPa
回收终压力≤50KPa
回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。
2.3.2、充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。
2.3.3、抽真空
装置极限真空度小于等于10 Pa
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。
2.3.4、贮存
贮存容器容积0.05m3
名义液态贮存量50kg
较高贮存压力3.8 MPa
2.3.5、净化
对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）
2.3.6、年泄漏率≤1%名义储存量
2.3.7、噪声≤75dB(A)声压级
2.3.8、工作环境温度  -10°- 40℃
2.3.9、功率≤5KW
2.3.10、电源：交流三相五线制  50HZ 380V±10%
2.3.11、重量约600 kg
2.3.12、外形尺寸（长×宽×高）：1450×810×1200
